КТП-160...2500/6(10)/0,4 Одно-и двух-трансформаторные подстанции
Внутрицеховые (в здании)

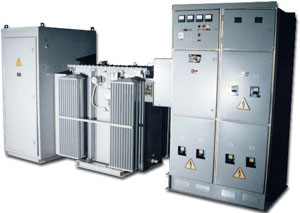

Подстанция трансформаторная комплектные промышленного назначения одно- двух трансформаторная — КТПпром, 2КТПпром (в дальнейшем именуемые КТП) мощностью от 160 до 2500 кВА, напряжением ВН 6 или 10 В, напряжением НН 0,4 кВ, предназначены для приема, преобразования, распределения и учета электрической энергии трехфазного переменного тока, промышленной частоты 50 и 60 Гц.
Двух -трансформаторные КТП производятся в однорядном и двурядном исполнении. Устройства ввода высшего напряжения (УВН) изготавливаются в следующих исполнениях:
1. шкаф высоковольтного ввода ШВВ с выключателем нагрузки типа ВНА с предохранителями ПКТ.
2. ШВВ с вакуумным выключателем типа BB/TEL.
3. шкаф «глухого ввода», в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора, выполняется в виде металлического короба, подвешиваемого на силовой трансформатор.
В КТП со стороны УВН предусмотрены блокировки не допускающие:
1. включение главных ножей выключателя нагрузки при включенных заземляющих ножах.
2. включение заземляющих ножей при включенных главных ножах выключателя нагрузки.
3. открытия двери при включенных ножах выключателя нагрузки.
Распределительное устройство низкого напряжения (РУНН) представляет собой набор шкафов ШНВ – шкаф низковольтный вводной, ШНЛ – шкаф низковольтный отходящих линий, ШНС – шкаф низковольтный секционный.
На вводе, в секционном шкафу и на отходящих фидерах устанавливаются автоматические выключатели выдвижного исполнения следующих производителей ОАО «Контактор», ОАО «Ангарский ЭМЗ», ОАО «Дивногорский завод НВА», Schneider Electric, ABB, OEZ, Moeller. Оперативное обслуживание КТП осуществляется с фасадной стороны, а доступ к ошиновке, к кабельным присоединениям – с задней стороны. В КТП предусматривается возможность замены силового трансформатора без демонтажа РУНН. В конструкции КТП предусмотрены металлические перегородки между отсекам выключателей и между шкафами в зоне установки выключателей. Учет электроэнергии осуществляется счетчиком активной и реактивной энергии в вводных шкафах. По требованию заказчика возможна установка счетчиков на каждой отходящей линии.
Виды защит, предусмотренные в КТП:
1. защита от коротких однофазных замыканий в РУНН с действием на отключение вводного выключателя с выдержкой времени.
2. отключение вводного выключателя РУНН с выдержкой времени при исчезновении напряжения на данном вводе.
3. защита цепей управления и цепей сигнализации автоматическими выключателями.
4. автоматическое включение секционного выключателя РУНН при исчезновении напряжения на одном из вводов.
Подстанции комплектуются силовыми трансформаторами масляными типа ТМЗ, ТМГ, сухими трансформаторами типа ТСЗН, ТСЗГЛ.
