Комплектные трансформаторные подстанции внутренней установки 250…6300 кВА «АССОЛЬ» (КТП "АССОЛЬ")
КТП внутренней установки "АССОЛЬ"

Общие сведения

1. ОБЩИЕ СВЕДЕНИЯ.
Подстанции трансформаторные комплектные (КТП, КТПСН) серии «Ассоль» мощностью 250…6300 кВА предназначены для приема, преобразования и распределения электрической энергии трехфазного переменного тока частотой 50 Гц. Применяются в системах электроснабжения промышленных предприятий в районах с умеренным климатом для установки внутри неотапливаемых помещений.
1.2. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ AКТП-B/C/D-XXX
A - число применяемых трансформаторов (для однотрансформаторных КТП не указывается; 2 – для двухтрансформаторных КТП);
К - комплектная;
Т - трансформаторная;
П - подстанция;
B - мощность силового трансформатора, кВА;
C - класс напряжения трансформатора, кВ;
D - номинальное напряжение на стороне НН, кВ;
XXX – климатическое исполнение и категория размещения (УХЛ1, УХЛ3) по ГОСТ 15150-69.
Примеры:
2КТП-2500/6,3/0,4-УХЛ3 – двухтрансформаторная комплектная трансформаторная подстанция с
трансформатором мощностью 2500 кВА и напряжением 6,3/0,4 кВ.
КТП-630/10/0,4-УХЛ1 - однотрансформаторная комплектная трансформаторная подстанция с трансформатором мощностью 630 кВА и напряжением 10/0,4 кВ в контейнерном здании.
1.3. УСЛОВИЯ ЭКСПЛУАТАЦИИ
КТП серии «Ассоль» предназначены для эксплуатации при следующих условиях:
• Температура окружающей среды от -  45°С до +  40°С.
• Относительная влажность окружающего воздуха не более 80% при +25°С.
• Высота над уровнем моря до 2000 м.
• Атмосферное давление от 86,6 кПа (650 мм рт. ст.) до 106,7 кПа (800 мм рт. ст.);
• Окружающая среда невзрывоопасная, пожаробезопасная, не содержащая токопроводящей пыли,
химически активного газа и испарений;
• Содержание коррозийно-активных агентов в окружающей среде не превышает концентрацию,
допустимую для нормальной работы металлов и электрической изоляции;
• КТП не предназначены для работы в условиях резких толчков, ударов, сильной тряски, а также на подвижных установках и в шахтах.
Для КТП с сухими трансформаторами номинальные значения климатических факторов внешней среды определяются по ТУ на эти трансформаторы.
КТП климатического исполнения и категорией размещения УХЛ1 поставляются в утепленном унифицированном контейнере.
1.4. КЛАССИФИКАЦИЯ
Признаки классификации КТП Исполнения Признаки классификации КТП Исполнения
По типу силового трансформатора
С масляным трансформатором
С трансформатором с геофолиевой изоляцией
С изоляцией типа "Номекс"
По способу выполнения нейтрали на стороне НН
С глухозаземленной нейтралью
С изолированной нейтралью
По взаимному расположению изделий
Однорядное
Двухрядное
По числу применяемых трансформаторов
С одним трансформатором (КТП)
С двумя трансформаторами (2КТП) и более
По выполнению отходящих линий
Кабелем вниз или вверх
Шинами
По климатическому исполнению и категории
размещения
УХЛ1, УХЛ3
По степени защиты оболочки по ГОСТ 14254-80
IP31 для УХЛ3
IP43 для УХЛ1
По типу устанавливаемых автоматических
выключателей отходящих линий
Со стационарными выключателями
Со втычными выключателями
С выкатными выключателями
1.5. СОСТАВ ИЗДЕЛИЯ
В состав КТП «Ассоль» могут входить:
Оборудование
Исполнение
1. Устройство ввода со стороны высшего напряжения
(УВН)
КСО (КРУ «Ассоль») 6, 10 кВ
• Вакуумные выключатели, выключатели
нагрузки
ВВ-TEL (Таврида Электрик)
LF (Schneider Electric)
EVOLIS (Schneider Electric)
2. Двухобмоточный силовой трансформатор
TRIHAL (Schneider Electric)
RESIBLOC (ABB)
3. Распределительное устройство со стороны низшего
напряжения (РУНН)
НКУ «Ассоль»
• Автоматические выключатели шкафов ввода
Emax (ABB)
Masterpact (Schneider Electric)
• Автоматические выключатели шкафов
отходящих линий
Tmax (ABB)
Isomax (ABB)
Compact (Schneider Electric)
Masterpact (Schneider Electric)
4. Система релейной защиты
SEPAM (Schneider Electric)
БМРЗ (Механотроника)
IPRA (Orion)
Окончательный состав КТП определяется при заказе.
Возможна поставка КТП без УВН.
По согласованию с Заказчиком возможно применение оборудования других производителей.
Износостойкость КТП соответствует износостойкости входящих в нее коммутационных аппаратов, указанной в стандартах или технических условиях на них.
Установленный срок службы КТП не менее 25 лет.
Гарантийный срок эксплуатации КТП - два года со дня ввода в эксплуатацию.
Условия эксплуатации НКУ в части воздействия механических факторов внешней среды определяется виброустойчивостью комплектующих аппаратов по ГОСТ 17516.1.
РУНН (на основе НКУ "Ассоль") сейсмостойкого исполнения нормально работают в условиях сейсмических воздействий, а также после их прекращения, на фундамент здания максимального расчетного землетрясения (МРЗ) 7 баллов, на уровне установки НКУ до 21 м в диапазоне частот (5 – 15) Гц амплитудное ускорение не должно превышать 2.25 м/с2. При этом шкафы должны дополнительно крепиться к стенам здания.
Режим работы РУНН – непрерывный.
Функции контроля и управления потребителей собственных нужд, подключаемых к РУНН, должны осуществляться системой АСУ ТП верхнего уровня.
Функции защиты шкафов ввода питания реализуются в электронных расцепителях, устанавливаемых в этих шкафах.
Номинальные токи первичных сборных шин, выключателей ввода рабочего и резервного питания на секции или секционных выключателей для ЩСУ:
1.7. КОНСТРУКЦИЯ
КТП серии «Ассоль» выпускаются:
• однотрансформаторные (КТП) - правые и левые;
• двухтрансформаторные (2КТП) - однорядные и двухрядные.
В двухрядных подстанциях для электрического и механического соединения секций установлен шинопровод (шинный мост).
УВН изготавливается в исполнениях:
• шкаф "глухого ввода", в котором высоковольтные кабели присоединяются непосредственно к выводам силового трансформатора. В дне шкафа имеются два отверстия для ввода кабелей сечением до 3х150 мм2, которые закрепляются внутри скобами, применимыми для всех сечений;
• шкаф с выключателем нагрузки с предохранителями. Источник питания присоединяется к неподвижным контактам выключателя нагрузки посредством двух (или одного) высоковольтных кабелей сечением до 3x150 мм2 через индивидуальные шинные накладки на каждой фазе. В КТП-1600 устанавливается шкаф с выключателем нагрузки без предохранителей;
• шкаф с выключателем нагрузки и предохранителями. Выключатель имеет пружинно-рычажный привод
проще и надежнее пружинного привода;
• шкаф с вакуумным выключателем.
РУНН выполнено на основе модульной системы НКУ «Ассоль» и состоит из набора шкафов:
• шкафа ввода низшего напряжения ШВ;
• шкафов отходящих линий ШЛ;
• шкафа секционного ШС (только в двухтрансформаторных КТП);
• шинопровода - только в двухрядных двухтрансформаторных КТП;
• шкафа релейной защиты и сигнализации (по заказу).
РУНН выпускается транспортными секциями длиной не более 4 м. Шкафы РУНН представляют собой металлический каркас, собранный из специального профиля и закрытый съемными металлическими панелями.
Внутри шкафов РУНН закреплены выключатели, шины, аппаратура, приборы и механизм вторичной коммутации. Оперативное обслуживание шкафов производится с фасада, доступ к ошиновке и кабельным присоединениям осуществляется в зависимости от заказа с задней и/или передней стороны шкафа. Для удобства обслуживания и монтажа предусмотрены двери, запираемые на замки.
Конструкция шкафов РУНН со стационарными выключателями обеспечивает оперирование приводами выключателей при закрытых дверях и невозможность открывания дверей без применения инструмента. В шкафах РУНН установлены автоматические выключатели: на вводе и секционировании – выдвижного исполнения; на отходящих линиях – стационарного, съемного или выдвижного исполнения.
Релейная аппаратура размещена в верхних отсеках шкафов типа ШВ; в КТП-1600, КТП-2500 - в шкафах свободного проектирования.
Шкафы ШВ (по требованию заказчика) обеспечивают возможность подключения магистральных шинопроводов (ШМА-16) без дополнительных стыковочных узлов.
В шкафах РУНН обеспеченна возможность подключения алюминиевых кабелей с сухой разделкой, в количестве, обеспечивающем отвод номинального тока каждого выключателя.
Для учета электрической энергии в КТП установлены счетчики активной и реактивной (по заказу) энергии. Счетчики размещены в отсеке учета (размещенном на стенке ШВ) или в приборном отсеке шкафа ШЛ, в зависимости от заказанной компоновки КТП. При необходимости поставляется шкаф учета с обогревом.
В двухтрансформаторных КТП предусмотрен автоматический ввод резерва (АВР), обеспечивающий отключение выключателя ввода НН и включение секционного выключателя при исчезновении напряжения на вводе или при исчезновении напряжения в одной из фаз (т.е. при возникновении несимметричного режима), в зависимости от исполнения схемы. Кроме того, АВР предусматривается при отключении выключателя одного из вводов по какой-либо причине (отключение встроенными в выключатель защитами, при ошибочной работе автоматики и т.д.). По заказу выполняется схема с защитой от перегрузки.Количество и типы УВН, шкафов РУНН определяются заказчиком.

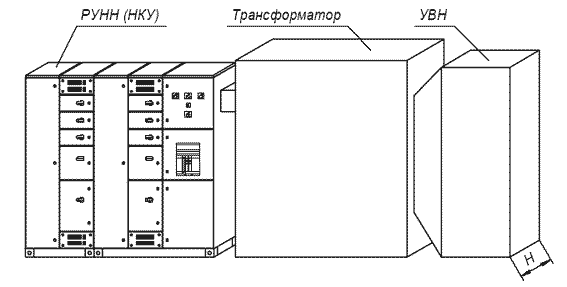

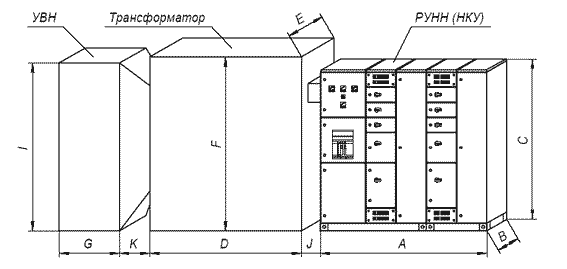

Варианты расположения КТП

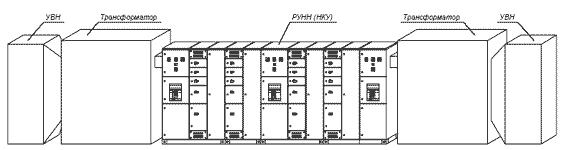

Двухтрансформаторная однорядная КТП

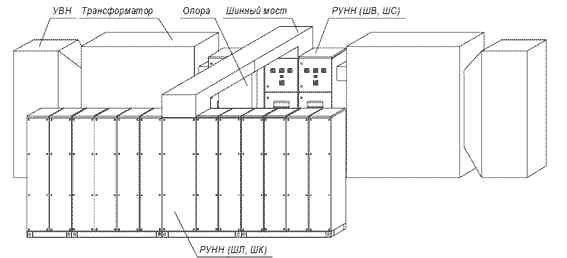

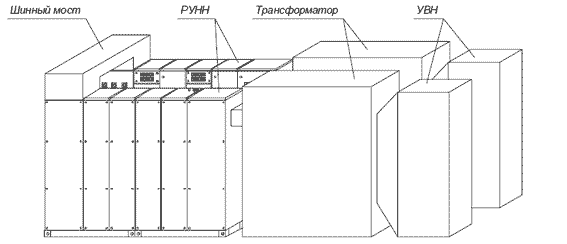

Двухтрансформаторная двухрядная КТП
