УСТРОЙСТВА КОМПЛЕКТНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ 6-10 кВ на токи
630-1600 А К-59 и К-63
Условия эксплуатации:
Ячейки КРУ К-59 и К-63 имеют различные климатические исполнения как наружной так и внутренней установки в зависимости от предполагаемых условий эксплуатации:
- для умеренного климата У1 (У3);
- для холодного климата ХЛ1;
- для тропического климата Т1;
- для буровых установок БРУХЛ1(Т1);
- для карьеров и нефтяных месторождений (передвижная), УХЛ1.
Для каждого климатического исполнения КРУ наружной установки имеются варианты с нормальной и усиленной внешней изоляцией (категории 1 и 2 по ГОСТ 9920).
Наименование параметра | Значение |
ХЛ1 | У1 | УЗ | Т1 | БРУХЛ1 |
Номинальное напряжение, кВ | 6.0, 10.0 |
Номинальный ток главных цепей, А | 630, 1000, 1600(1250*) |
Номинальный ток сборных шин, А | 1000, 1600, 2000, 3150(1250, 2000*) |
Номинальный ток отключения выключателя, кА | 20, 31.5 |
Номинальный ток электродинами-ческой стойкости шкафа, кА | 51, 81 | 26 |
Ток термической стойкости в теч. 3с, кА | 20, 31.5 | 10 |
Вид изоляции | Воздушная, комбинированная |
Вид поставки | Блоками до 6 ячеек |
Дуговая защита | Фототиристор - одноступенчатая |
Габаритные размеры, мм (высота/ширина/ глубина) | 2800/750(950)/3050 | 2800/750(950)/3050 | 2100/750/1330 | 2780/750/3735 | 2780/750/3200 |
Масса транспортного блока из 6 ячеек, кг | 6500 | 5600 | 4800 | 7000 | 6500 |

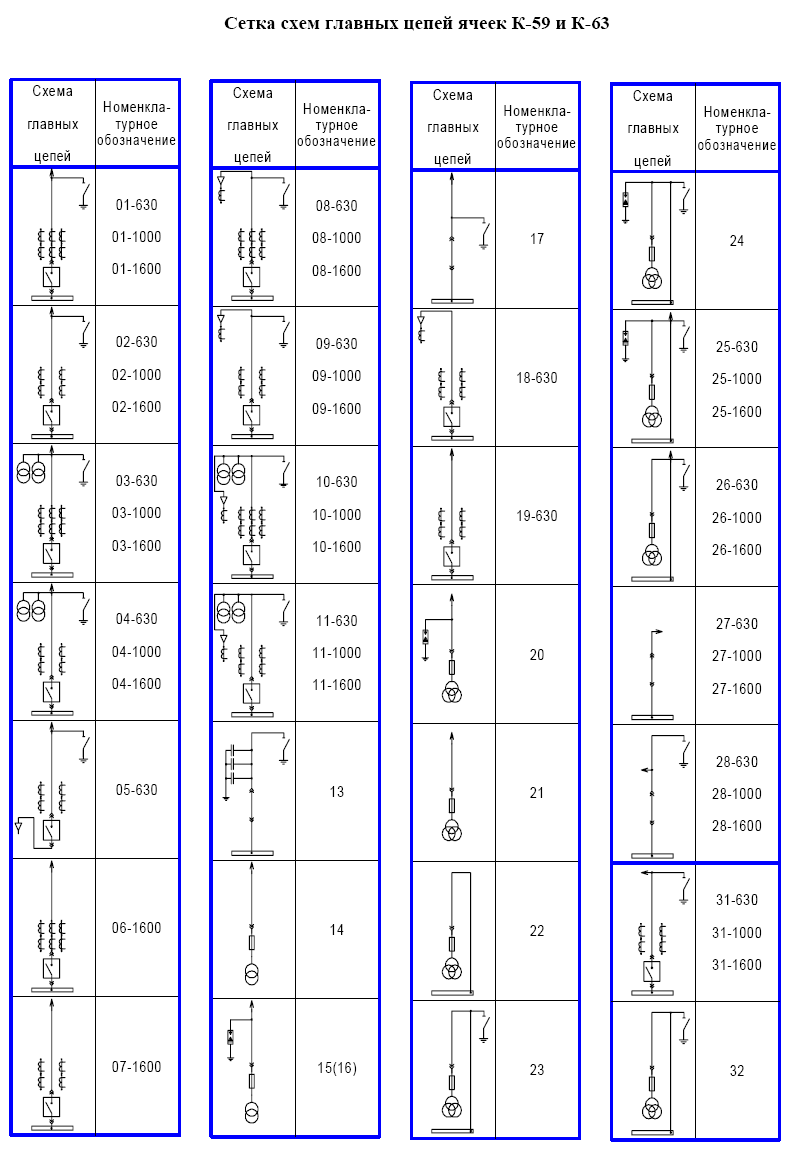

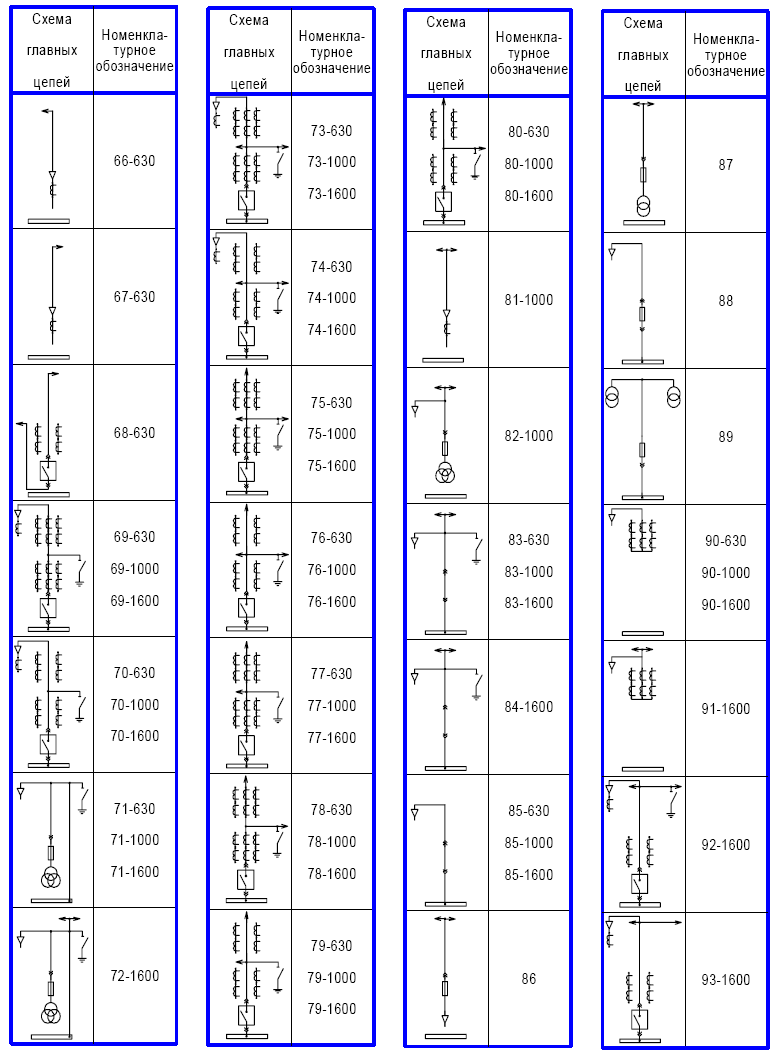

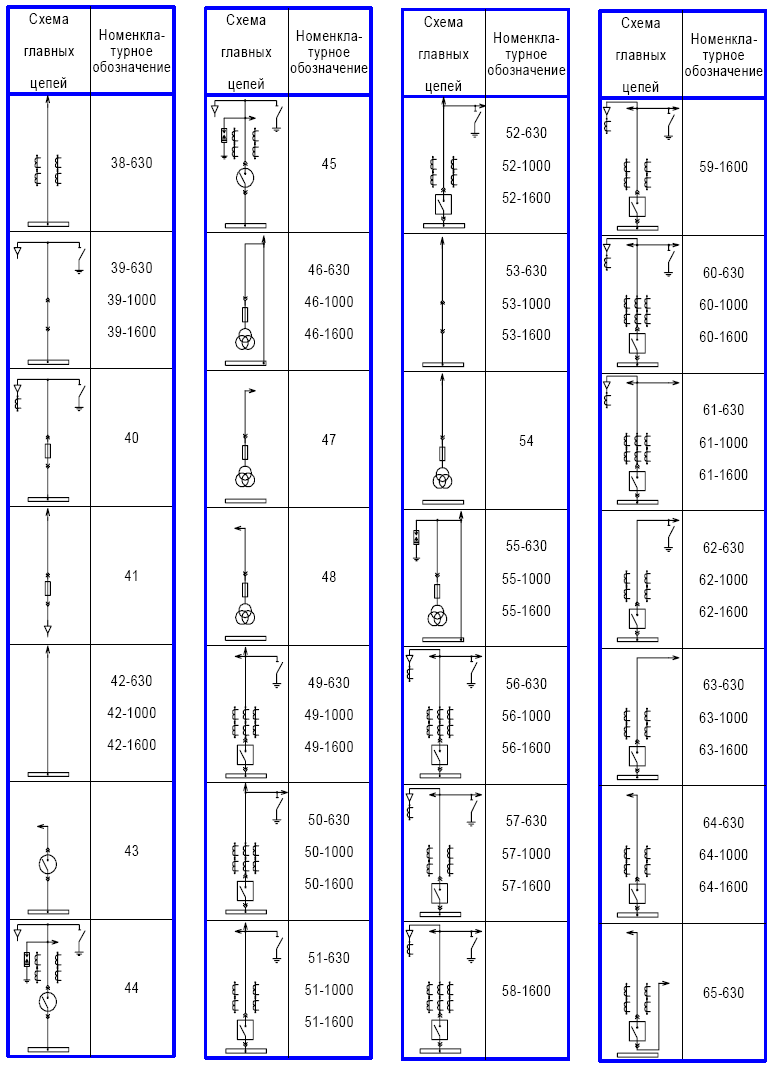

* - для КРУ тропического исполнения. |
